In House Training Mikrotik di PT. Sinar Pangjaya Mulya Bandung Studi Kasus Implementasi Static Routing


Private Mikrotik ini dilaksanakan di kantor peserta PT. SINAR PANGJAYA MULYA Jl Lewi Gajah No 151 Bandung, dimana user training  sebenarnya sudah pernah setting  mikrotik menggunakan winbox hanya terkendala dengan masalah bagaimana melakukan trouble shooting mikrotik terutama berkenaan dengan konfigurasi NAT dan Static Routing. Training dilaksanakan hanya 1 x pertemuan karena langsung implementasi dilapanan durasi  4 jam dengan materi  NAT & Static Routing.

Peserta Training


Detil Materi yang disampaikan
1.       Konsep Dasar Mikrotik Sebagai Gateway
2.       Rancang Bangun Topologi Jaringan Mikrotik
3.       Review Bandwidth Management
4.       Static Routing

Studi Kasus Implementasi di lapangan Menghubungkan jaringan dua buah gedung dengan segmen IP yang berbeda

Kondisi dilapangan

Perangkat Jaringan Yang telah terkoneksi
1.       1 Buah Mikrotik Type RB750 GL
2.       Koneksi Internet dari Speedy Via Fiber Optik, Dial UP via PPPoe Client
3.       Bandwidth Internet 2 Mbps
4.       2 Buah Wireless (Wireless utama dan AP client + poe)
5.       4 Buah Switcth (24 Port)
6.       Komputer User yang terhubung ke Internet sebanyak 20 User
7.       Sisanya Jaringan LAN.

Topologi Jaringan Yang dibangun Saat ini

Konsdisi Jaringan Yang berjalan Saat ini


 Analisa Kasus

Masalah yang terjadi adalah user ingin menghubungkan 2 buah jaringan dengan segmen Network yang berbeda di dua buah gedung yaitu Gedung SPM-1 dan Gedung SPM-2 dimana masing-masing gedung terdapat server aplikasi yang harus bisa diakses dari semua segmen Network. Masalah mulai muncul ketika komputer di gedung SPM-3 akan mengakses Aplikasi yang berada di server di gedung SPM-1 dengan ALamat Server 192.168.1.2 sementara client menggunakan Alamat IP 192.168.5.0/24. Maslahnya adalah aplikasi akan terputus ketika ada user lain yang login ke aplikasi tersebut.

Usulan / Solusi yang harus dilakukan

1.       Melakukan Bypass Langsung Tanpa Mikrotik, untuki menguji koneksi jaringan
2.       Mematikan Seluruh Konfigurasi Firewall di semua mikrotik kecuali NAT
3.  Menggunakan Static Routing dimana kedua router terhubung dengan gateway yang sama yaitu 10.10.10.0/24 dimana router A melakukan Routing ke Router B dengan DST address 192.168.5.0/24 dan gateway 10.10.10.2. dan Router B Melakukan Routing ke Router A dengan Dst Address 192.168.1.0/24 gateway 10.10.10.1


Usulan Topologi Konfigurasi Static Routing Di Mikrotik


Usulan Topologi Static Routing

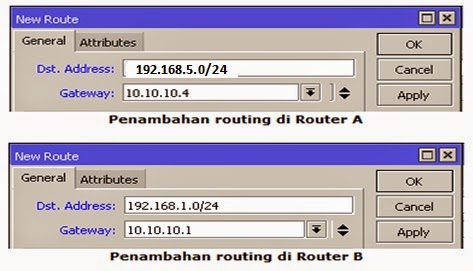

Konfigurasi

Kesimpulan

Dengan diberikan usulan tentang topologi jaringan yang baru di harapkan user mampu mengkonfigurasi mikrotik dengan metode static routing, sehingga Masalah yang telah dibahas diatas bisa terselesaikan.
